Veggmontert Ultralyd Vannmåler

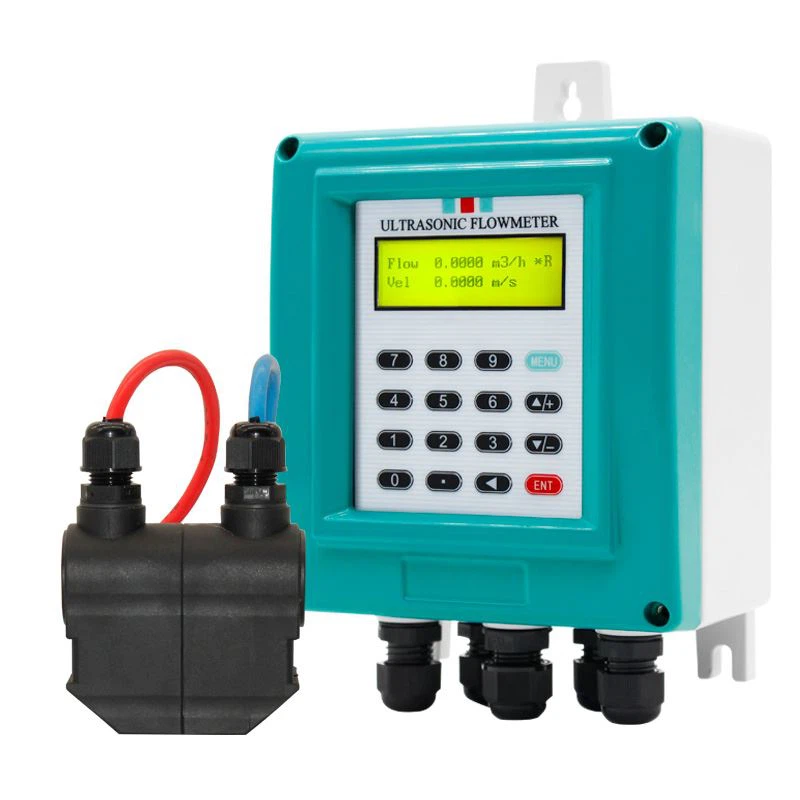

QTDS en fullfunksjonell veggmontert ultralyd strømningsmåler eller energimåler.

Datablad og dokumenter (3)

Beskrivelse

Generelt

QTDS en fullfunksjonell veggmontert ultralyd strømningsmåler eller energimåler.

Leveres både inline med flens og i clamp-on versjon. For energimåling leveres det med Pt-1000 temperaturfølere både som clamp-on og av innstikks typen.

Kan måle på de fleste rene væsker og for energi, glykol og andre kjøle medier.

Tekniske data

Materiale	Karbonstål, rustfritt stål, støpejern, sementrør, kobber, PVC, aluminium, FRP etc. Liner er tillatt
Treffsikkerhet	±1% of reading at rates >0.2 mps
Responstid	0~999 sekunder, brukerkonfigurerbar
Hastighet	+/- 10m/s
Rør størrelse	DN15mm-6000mm
Display	LCD med bakgrunnsbelysning, display akkumulert strømning/varme, momentan strømning/varme, hastighet, tid etc
Output	Enkanals standard isolasjon 4-20mA eller 0-20mA aktiv utgang.En kanals OCT-utgang (programmert mellom pulsbredde 6-1000ms, standardverdi er 200ms)En kanals isolasjonsreléutgang, (med positiv, negativ, netto akkumuleringspulser og annen alarm signaler)En kanals standard isolasjon RS485-utgang
Input	Trekanals 4-20mA analog inngang To-kanals tre-leder PT100 motstandsinngang (valgfritt)
Andre funksjoner	Registrer automatisk den positive, negative, netto totalisatorstrømningshastigheten og varmemengden for de siste 512 dagene / 128 måneder / 10 år. Registrer automatisk tidspunktet for på/av og strømningshastighet for de siste 30 ganger. Fyll på for hånd eller les dataene gjennom Modbus kommunikasjonsprotokoll.
Size	15-6000mm
Rett rørseksjon	I oppstrøms må det være forbi 10D, i nedstrøms må det være forbi 5D, i oppstrøms må lengden være forbi 30D fra tilgangen til pumpen. (D står for rørdiameter)
Flytende	Type: Vann, sjøvann, industrikloakk, syre- og alkalivæske, alkohol, øl, alle slags oljer som kan overføre ultralyd ensartet væske Temperatur: Standard: -30˚C ~ 90˚C, høy temperatur: -30˚C ~ 160˚C Turbiditet: Mindre enn 10 000 ppm, med en liten boble
Strømningsretning	Toveis måling, nettostrøm/varmemåling
Omgivelser	Temperatur: Hovedenhet -30˚C ~ 80˚C Temperatur transducer: -40℃ ~110℃, temperaturtransduser: velg ved forespørsel Humidity: Hovedenhet 85% RH Humidity transducer: standard er IP65, IP68(valgfri)
Kabel	Standard kabellengde 5m (twisted pair line) spesiell kabellengde kan tilpasses
Strømforsyning	AC220V or DC24V
Strømforbruk	1,5 W
Protokoller	MODBUS RTU
