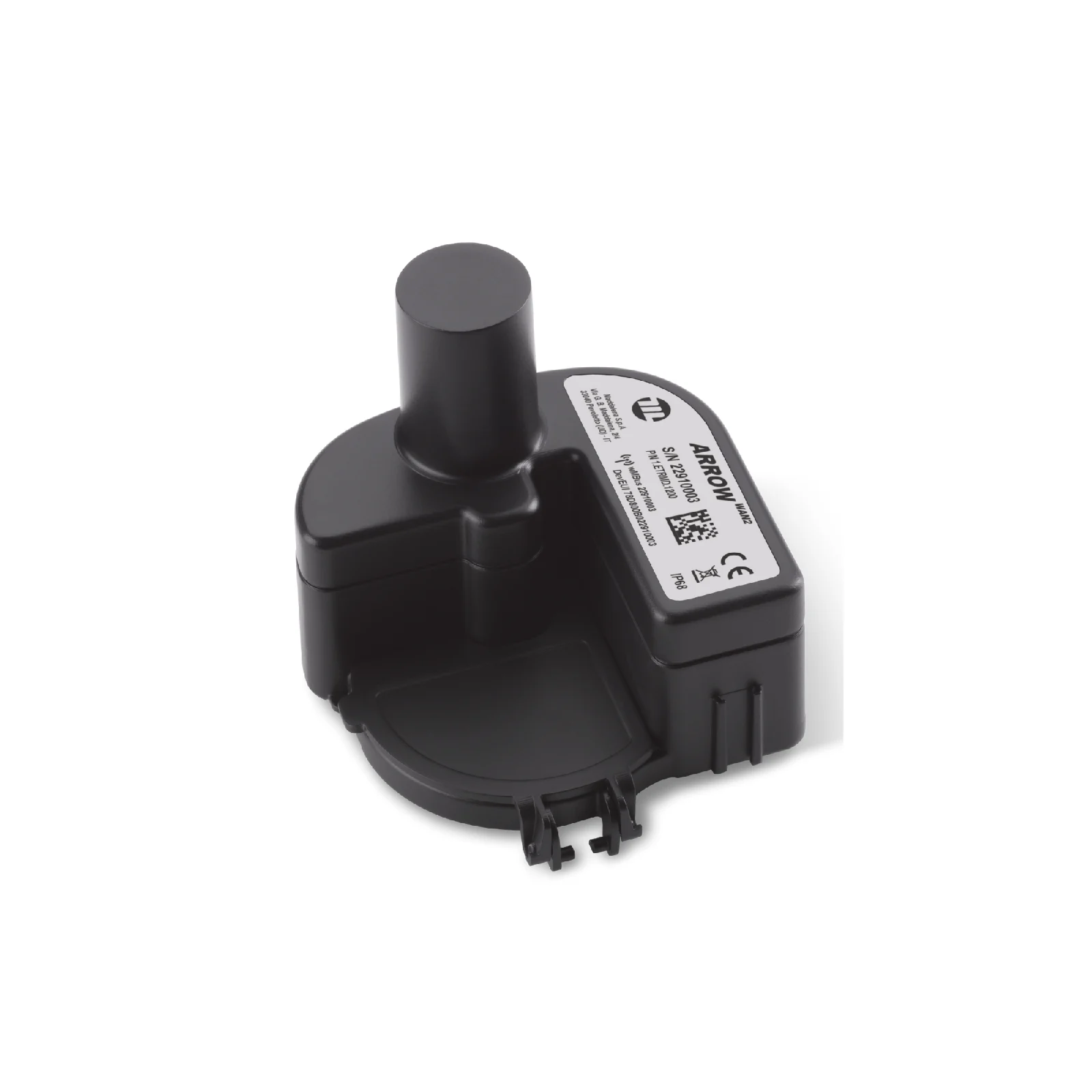

Arrow NB-IoT
RADIOMODUL ARROW NB-IoT (LTE Cat-NB2) for vannmålere. Kompakt versjon med induktiv sensor for direkte montering på Maddalena MVM DN 15–40, eller separat versjon med pulsinngang for målere med pulsutgang.
Beskrivelse
Generelt
RADIOMODUL ARROW NB-IoT tilgjengelig i kompakt versjon med induktiv sensor for direkte montering på måleren, eller i separat versjon med pulsinngang som oppgraderer alle kompatible målere med pulsutgang til smarte målere. Datakommunikasjonen bruker en UDP-protokoll med lav forsinkelse og wM-Bus applikasjonslag i samsvar med EN 13757-8:2023, som sikrer interoperabilitet og pålitelighet. NB-IoT-tilkoblingen gir lang rekkevidde via 4G-mobilnettet, både i urbane og suburbane omgivelser. Batteridrevet, med en batterilevetid på opptil 13 år (avhengig av konfigurasjon og overføringsfrekvens). Aktivering og konfigurasjon utføres via NFC-grensesnittet med en dedikert Android-app, eller via OTA (Over-The-Air).
Kompakt versjon
Modulen er utviklet for direkte montering og plombering på Maddalena MVM-målere DN 15–40. Frontdekselet gir visuell tilgang til telleverket og skalamarkeringene.
Separat versjon
Femleders pulsinngang med mulighet for montering og plombering på brakett for rør, vegg eller fast montering på Maddalena E-BULK-målere.
Tekniske data
| Spesifikasjon | Beskrivelse |
|---|---|
| Integrert radiogrensesnitt | NB-IoT LTE Cat-NB2 |
| Kommunikasjonsprotokoll | Kompatibel med MBAL M-Bus tilpasningslag (EN 13757-8:2023) |
| Antenne | Optimalisert for båndene B3, B5, B8, B20 og B28 |
| SIM | Integrert MFF2 SIM (sim-on-chip) |
| TRP (total utstrålt effekt) | 23 dBm |
| TIS (total isotropisk følsomhet) | -116 dBm |
| Overføringsavstand | 3–25 km (avhengig av frekvensbånd og belastning i nettverkscellen) |
| Konfigurasjon | Fabrikkstandard eller kundespesifikk |
| Alarmer | Forbruksgrense overskredet, intet forbruk, snudd måler, tilbakestrøm, mistenkt lekkasje, lavt batteri, magnetisk svindel, mekanisk svindel |
| Tilgjengelige dataframes | Avlesningsindekser med følgende perioder: 1 dag (timesvis forbruksdelta), 3 dager (6-timers forbruksdelta), 15 dager (daglig forbruksdelta) |
| Driftstemperatur | -10 °C til +55 °C |
| Beskyttelsesgrad | IP68 |
| Brukergrensesnitt | NFC-grensesnitt (installasjon og konfigurasjon), standard kontaktløst grensesnitt ISO 15693 (frekvens 13,56 MHz) |
| Målergrensesnitt | Toveis induktiv sensor (kompakt versjon), open-drain pulsinngang (separat versjon) |
| Batterilevetid | Opptil 13 år (avhengig av konfigurasjon) |
| Minne | Integrert statisk minne, også ved utladet batteri |
| Aktivering | Manuell eller automatisk aktivering av radiomodulen |
| Mål kompakt versjon | Høyde 90 mm, Ø 129,5 mm |
| Mål separat versjon | Høyde 87 mm, Ø 129,5 mm |
| Standarder og direktiver | ETSI EN 301 489-1, ETSI EN 301 489-52, ETSI EN 301 908-13, IEC 62368-1:2018+COR1:2020, EN IEC 62368-1:2020+A11:2020+AC:2020, EN 62479:2010, EN 62311, RoHS2 2011/65/EU, RED 2014/53/EU, EMC 2014/30/EU |
